Description

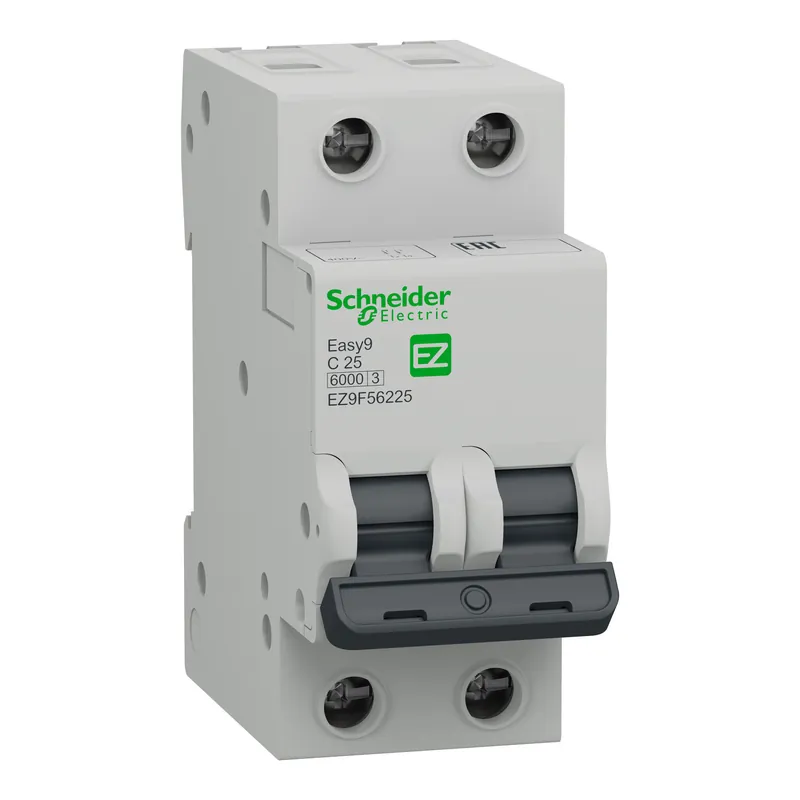

| Gamme : | Easy9 |
|---|---|
| Application de l?appareil : | Distribution |
| Type de produit ou composant : | Disjoncteur miniature |
| Nom court de l?appareil : | Easy9 MCB |
| Pôles : | 2P |
| Nombre de pôles protégés : | 2 |
| Courant nominal [In] : | 25 A |
| Type de réseau : | AC |
| Technologie de déclenchement : | Thermo-magnétique |
| Code de courbe : | C |
| Capacité de coupure : | 10000 A Icn à 220 V AC 50/60 Hz selon IEC 60898-1 ; 6000 A Icn à 400 V AC 50/60 Hz selon IEC 60898-1 |
| Convient pour l?isolement : | Oui selon IEC 60898-1 |
| Fréquence du réseau : | 50/60 Hz |
| Tension nominale d?emploi [Ue] : | 220 V AC 50/60 Hz ; 400 V AC 50/60 Hz |
| Seuil de déclenchement magnétique : | 5…10 x In |
| Capacité de coupure nominale [Ics] : | 6 kA 100 % x Icn à 230 V AC 50/60 Hz selon IEC 60898-1 |
| Tension d?isolation nominale [Ui] : | 500 V AC 50/60 Hz selon IEC 60898-1 |
| Tension de tenue aux impulsions [Uimp] : | 4 kV selon IEC 60898-1 |
| Indicateur de position des contacts : | Oui |
| Type de commande : | Interrupteur bascule |
| Signalisation locale : | Sans |
| Mode de montage : | Clip-on |
| Support de montage : | Rail DIN |
| Modules 9 mm : | 4 |
| Hauteur : | 81 mm |
| Largeur : | 36 mm |
| Profondeur : | 66,5 mm |
| Couleur : | Gris (RAL 7035) |
| Durabilité mécanique : | 10000 cycles |
| Durabilité électrique : | 4000 cycles |
| Connexions – bornes : | Borne tunnel (haut ou bas) 1?25 mm² rigide ; Borne tunnel (haut ou bas) 1?16 mm² flexible |
| Couple de serrage : | 2 N.m haut ou bas |
| Protection différentiel : | Sans |
| Normes : | IEC 60898-1 |
| Certifications produit : | CE |
| Degré de protection IP : | IP20 selon IEC 60529 |
| Degré de pollution : | 2 |
| Tropicalisation : | 2 |
| Humidité relative : | 95 % à -5?60 °C |
| Température ambiante de fonctionnement : | -5?60 °C |
| Température ambiante de stockage : | -40?85 °C |
