Description
Caractéristiques techniques
| Arrosage interne | non | |
| Entrée de liquide de refroidissement | sans entrée de lubrifiant | |
| Sortie de liquide de refroidissement | sans sortie de lubrifiant | |
| Lubrifiant | oui | |
| Av. arrosage min. | adaptée | |
| Av. arrosage max. | adaptée | |

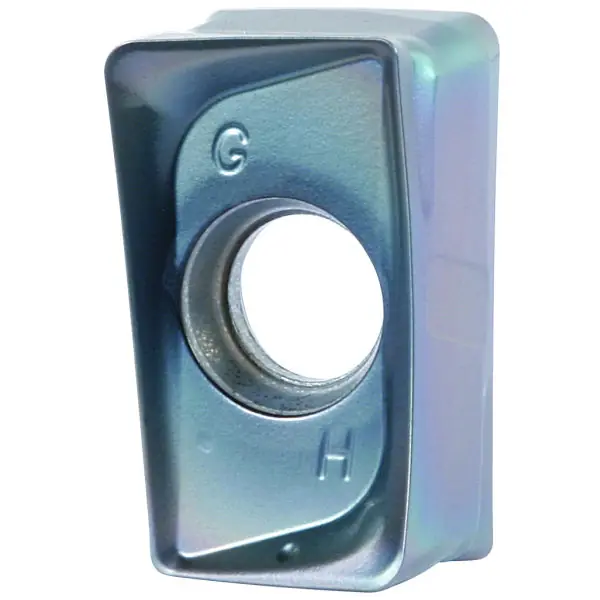

| Référence fabricant | LOMU…08ER-GH | |
| Usinage à sec | adaptée | |
| Huile | adaptée | |
| Air | adaptée | |
| Forme de base | forme carrée | |
| Lame large B | 6,6 mm | |
| Épaisseur de la plaque de coupe S | 4 mm | |
| Longueur de la plaquette de coupe L | 10,9 mm | |
| Exécution de la plaquette | neutre | |
| Longueur de larête de coupe l | 10,9 mm | |
| Hauteur de larête de coupe | 4 mm | |
| Diamètre de la plaquette de coupe d | 6,6 mm | |
| rayon dangle R | 0,8 mm | |
| angle de pointe | 90 degré | |
| angle de coupe | 10 degré | |
| Angle de dépouille standard (arête principale) | 0 degré | |
| Angle de dépouille standard (arête secondaire) | 0 degré | |
| Code ISO | LOMU100408-ER-GH | |
| Diamètre du trou de fixation | 3,4 mm | |
| Nuance de coupe | Carbure | |
| Groupe dusinage | K (fonte); M (acier inoxydable); P (acier) | |
| Groupe dapplications doutillage | HOG | |
| Nuances de coupe, désignation du fabricant | PR1525 | |
| Revêtement | Megacoat Nano | |
| Nuance | PR1525 | |
| Epaisseur de plaquette T | 4 mm | |
| Type de fixation de la plaquette | S (avec alésage chanfreiné, vissage par lalésage) | |
| Codage du point de séparation plaquette | LOMU…08ER-GH | |
| Codage du point de séparation plaquette suivant ISO TS 13399-60 | LOMU…08ER-GH | |
| Désignation de la plaquette | LO1004083R | |
| type de produit | Plaquettes | |
| Avec code ISO | oui | |
| Norme | DIN ISO 1832 | |
| Nombre de lèvres | 4 pc. | |
| Sens dutilisation | droite | |
| Pour matériau | acier (P); acier inoxydable (M); fonte grise (K) | |
| Classe de tolérance | M | |
| Procédé dusinage | dressage (FEC) | |
| Classement finition/ébauche | Ebauche-Finition; Finition | |
| Type de fixation | Alésage | |
| Brise-copeaux | oui | |
| Exécution des dents | chanfreinage et arrondi (S) | |
| Condition de coupe | continuité | |
| Nombre de possibilités dutilisation | 4 pc. | |
| Poids | 3 g | |
| Sommaire | 1 pc. | |
| Facteur de correction fz | 2,5 |
Identification et classification
| Référence article | 225227 10 | |
| EAN / GTIN | 4960664648900 | |
| Réf. fabricant | TLB04352 | |
| Fabricant/personne responsable | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 Neuss, Deutschland, www.kyocera-unimerco.de |
Tableau dapplication
