Description
Caractéristiques techniques
| Lubrifiant | oui | |
| Av. arrosage min. | adaptée | |
| Av. arrosage max. | adaptée | |

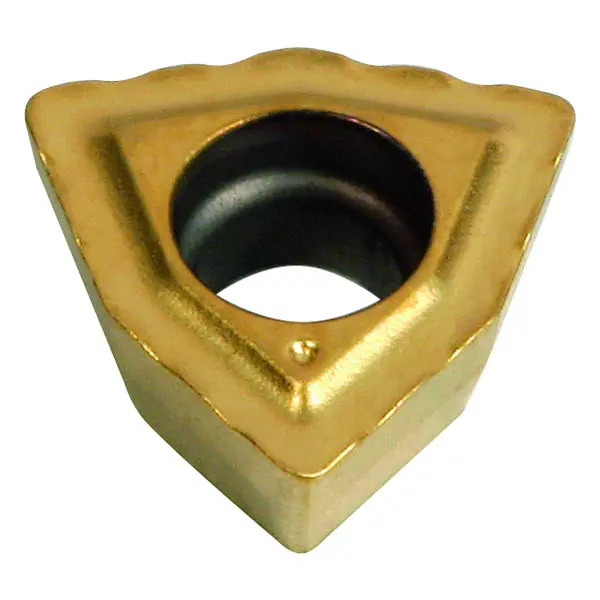

| Référence fabricant | WOEX 030204 E | |
| Usinage à sec | moyennement adaptée | |
| Huile | adaptée | |
| Air | moyennement adaptée | |
| Forme de base | triangulaire, avec angles agrandis | |
| Lame large B | 3,2 mm | |
| Épaisseur de la plaque de coupe S | 2,38 mm | |
| Longueur de la plaquette de coupe L | 3,2 mm | |
| Exécution de la plaquette | neutre | |
| Longueur de larête de coupe l | 3,2 mm | |
| Hauteur de larête de coupe | 2,3 mm | |
| Diamètre de la plaquette de coupe d | 5 mm | |
| rayon dangle R | 0,4 mm | |
| angle de pointe | 80 degré | |
| angle de coupe | 0 degré | |
| Angle de dépouille standard (arête principale) | 8 degré | |
| Angle de dépouille standard (arête secondaire) | 15 degré | |
| angle de dépouille standard, arête principale | 8 degré | |
| Condition de coupe | continuité | |
| Code ISO | WOEX 030204 E | |
| Exécution brise-copeaux | STD | |
| Nuance de coupe | Carbure | |
| Groupe dusinage, spécifique au fabricant | INOX | |
| Groupe dusinage | M (acier inoxydable) | |
| Groupe dapplications doutillage | HOG | |
| Nuances de coupe, désignation du fabricant | HB7635 | |
| Revêtement | PVD | |
| Nuance | HB7635 | |
| Epaisseur de plaquette T | 2,38 mm | |
| Type de fixation de la plaquette | S (avec alésage chanfreiné, vissage par lalésage) | |
| Codage du point de séparation plaquette | WO0302043N | |
| Codage du point de séparation plaquette suivant ISO TS 13399-60 | WO0302043N | |
| Désignation de la plaquette | WOEX 030204 E | |
| type de produit | Plaquettes | |
| Avec code ISO | oui | |
| Norme | DIN ISO 1832 | |
| Nombre de lèvres | 3 pc. | |
| Sens dutilisation | neutre | |
| Pour matériau | acier inoxydable (M) | |
| Classe de tolérance | E | |
| Procédé dusinage | perçage dans la masse (BVB) | |
| Classement finition/ébauche | Finition | |
| Stratégie dusinage | MTC | |
| Type de fixation | Alésage | |
| Brise-copeaux | oui | |
| Exécution des dents | chanfreinage et arrondi (S) | |
| Nombre de possibilités dutilisation | 3 pc. | |
| Poids | 2 g | |
| Sommaire | 1 pc. |
Identification et classification
| Référence article | 232470 INOX | |
| EAN / GTIN | 4045197346421 | |
| Réf. fabricant | 232470 INOX | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, |
Tableau dapplication
» data-src= ».a/b/1/5/ab15e96f-e2e5-4393-a3c7-beef3c08aaee/ap60_at_fra_hm-500n.png » alt= »Acier < 500 N/mm²" ="lazy" />
