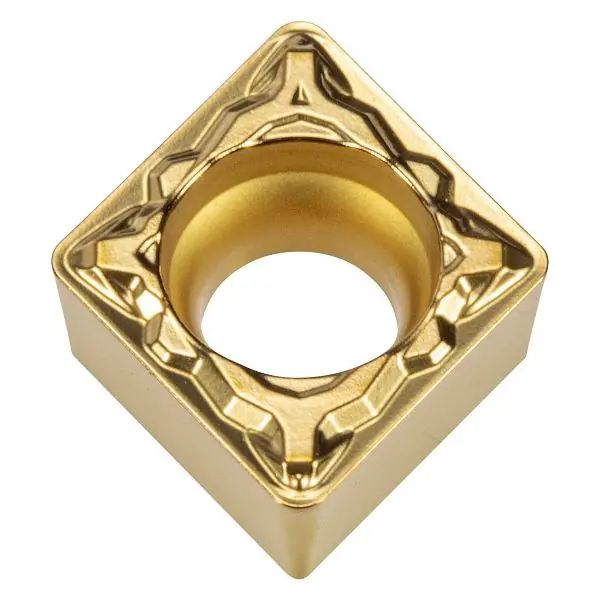

Description
Caractéristiques techniques
| Référence fabricant | CC.T 09T304 | |
| Forme de base | rhombique | |
| Lame large B | 9,7 mm | |
| Épaisseur de la plaque de coupe S | 3,97 mm | |
| Longueur de la plaquette de coupe L | 9,525 mm | |
| Exécution de la plaquette | neutre | |
| Longueur de larête de coupe l | 9,7 mm | |
| Diamètre de la plaquette de coupe d | 9,525 mm | |
| rayon dangle R | 0,4 mm | |
| angle de pointe | 80 degré | |
| angle de coupe | 15 degré | |
| angle dattaque | 0 degré | |
| Angle de dépouille standard (arête principale) | 7 degré | |
| Angle de dépouille standard (arête secondaire) | 0 degré | |
| Angle de dépouille standard (dent de planage) | 0 degré | |
| Condition de coupe | continuité | |
| Code ISO | CCMT 09T304 | |
| Diamètre du trou de fixation | 4,7 mm | |
| Exécution brise-copeaux | PP | |
| Nuance de coupe | Carbure; HC | |
| Groupe dusinage | P (acier) | |
| Revêtement | TiAlN | |
| Type de fixation de la plaquette | M (cylindrique par le haut et serrage par lalésage) | |
| Codage du point de séparation plaquette | CC09T3043N | |
| Désignation de la plaquette | CCMT09T304 | |
| type de produit | Plaquettes | |
| Avec code ISO | oui | |
| Norme | DIN ISO 1832 | |
| Nombre de lèvres | 4 pc. | |
| Sens dutilisation | neutre | |
| Pour matériau | acier (P) | |
| Classe de tolérance | M | |
| Procédé dusinage | filetage intérieur / extérieur (EGE) | |
| Classement finition/ébauche | Ebauche-Finition | |
| Type de fixation | Alésage | |
| Brise-copeaux | oui | |
| Exécution des dents | arrondi (E) | |
| Condition de coupe | continuité | |
| Poids | 4 g; 20 g | |
| Sommaire | 1 pc. |
Identification et classification
| Référence article | 260097 CCX | |
| EAN / GTIN | 4960664911226 | |
| Réf. fabricant | CCMT09T304PP | |
| Fabricant/personne responsable | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 Neuss, Deutschland, www.kyocera-unimerco.de |
