Description
Caractéristiques techniques

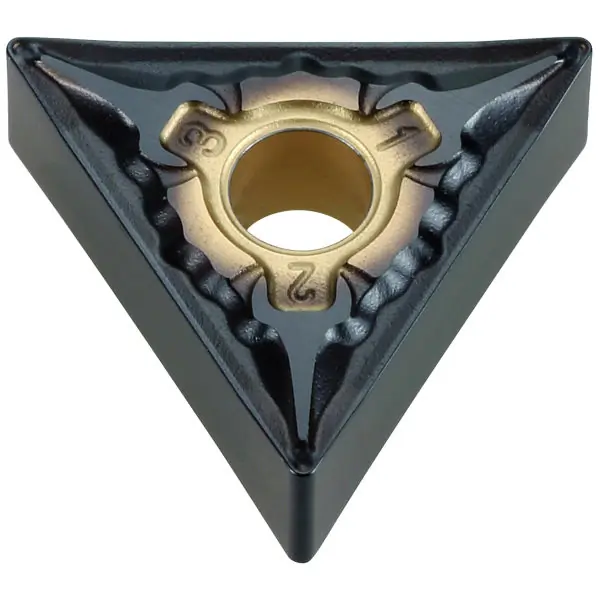

| Forme de base | forme triangulaire | |
| Lame large B | 4,366 mm | |
| Épaisseur de la plaque de coupe S | 4,76 mm | |
| Longueur de la plaquette de coupe L | 16 mm | |
| Exécution de la plaquette | neutre | |
| Longueur de larête de coupe l | 16 mm | |
| Hauteur de larête de coupe | 4,76 mm | |
| Diamètre de la plaquette de coupe d | 9,525 mm | |
| rayon dangle R | 0,8 mm | |
| angle de pointe | 60 degré | |
| angle de coupe | 15 degré | |
| Angle de dépouille standard (arête principale) | 0 degré | |
| Angle de dépouille standard (arête secondaire) | 0 degré | |
| Angle de dépouille standard (dent de planage) | 0 degré | |
| Code ISO | TNMG 160408 | |
| Diamètre du trou de fixation | 3,81 mm | |
| Exécution brise-copeaux | SS | |
| Nuance de coupe | Carbure | |
| Groupe dusinage | P (acier) | |
| Groupe dapplications doutillage | HOG | |
| Nuances de coupe, désignation du fabricant | TiCN / Al2O3-Ti Verbund | |
| Revêtement | CVD | |
| Nuance | HB7010-1 | |
| Epaisseur de plaquette T | 4,76 mm | |
| Type de fixation de la plaquette | S (avec alésage chanfreiné, vissage par lalésage) | |
| Codage du point de séparation plaquette | TN1604082N | |
| Désignation de la plaquette | TNMG160408 | |
| type de produit | Plaquettes | |
| Avec code ISO | oui | |
| Nombre de lèvres | 6 pc. | |
| Sens dutilisation | neutre | |
| Pour matériau | acier (P) | |
| Classe de tolérance | M | |
| Classement finition/ébauche | Ebauche-Finition | |
| Type de fixation | Alésage | |
| Brise-copeaux | oui | |
| Exécution des dents | arrondi (E) | |
| Condition de coupe | continuité | |
| Nombre de possibilités dutilisation | 6 pc. | |
| Poids | 80 g | |
| Sommaire | 1 pc. |
Identification et classification
| Référence article | 251434 HB7010-1 | |
| EAN / GTIN | 4045197780201 | |
| Réf. fabricant | 251434 HB7010-1 | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, |
Tableau dapplication
» data-src= ».a/b/1/5/ab15e96f-e2e5-4393-a3c7-beef3c08aaee/ap60_at_fra_hm-500n.png » alt= »Acier < 500 N/mm²" ="lazy" />
