| Puissance moteur kW : |
15 kW at 220…230 V CA 50 m/s² (AC-3)22 kW at 380…400 V CA 50 m/s² (AC-3)25 kW at 440 V CA 50 m/s² (AC-3)30 kW at 440 V CA 50 m/s² (AC-3)30 kW at 600 V CA 50 m/s² (AC-3)33 kW at 660…690 V CA 50 m/s² (AC-3)15 kW at 220…230 V CA 50 m/s² (AC-3e)22 kW at 380…400 V CA 50 m/s² (AC-3e)25 kW at 440 V CA 50 m/s² (AC-3e)30 kW at 440 V CA 50 m/s² (AC-3e)30 kW at 600 V CA 50 m/s² (AC-3e)33 kW at 660…690 V CA 50 m/s² (AC-3e) |
| Puissance moteur hp : |
3 hp at 115 V CA 60 Hz for monophasé motors7,5 hp at 230/240 V CA 60 Hz for monophasé motors15 hp at 200/208 V CA 60 Hz for CA motors15 hp at 230/240 V CA 60 Hz for CA motors40 hp at 460/480 V CA 60 Hz for CA motors40 hp at 575/600 V CA 60 Hz for CA motors |
| Code de compatibilité : |

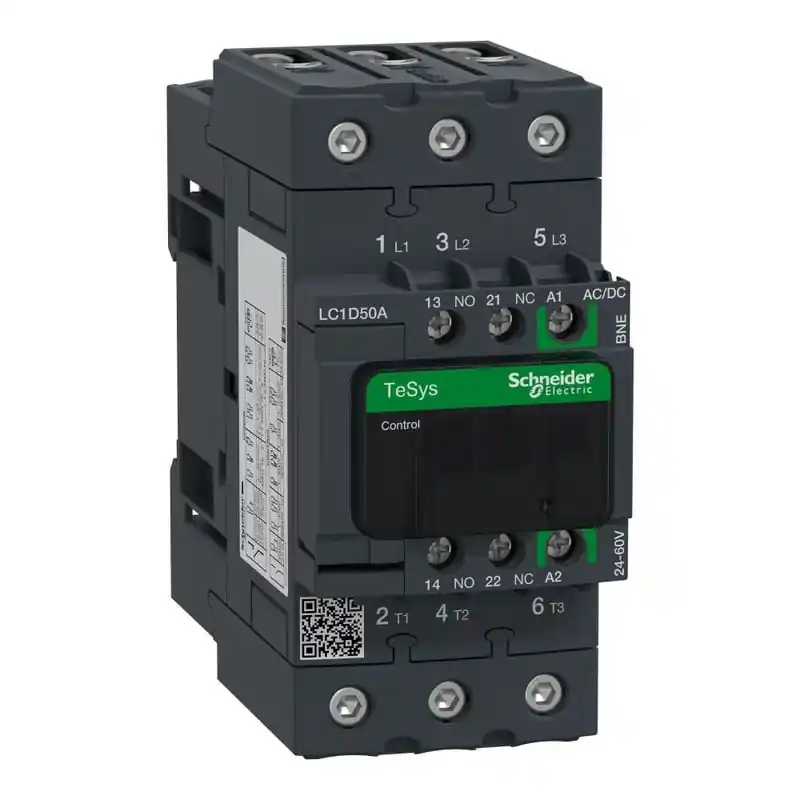

LC1D |
| Composition des pôles : |
3 NO |
| Couvercle de protection : |
Avec |
| [Ith] courant thermique conventionnel : |
80 A (at 60 °C) for circuit de puissance10 A (at 60 °C) for circuit de signalisation |
| Pouvoir nominal d’enclenchement Irms : |
900 A at 440 V for circuit de puissance conforming to CEI 60947140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A DC-12 for circuit de signalisation conforming to CEI 60947-5-1 |
| Pouvoir assigné de coupure : |
900 A at 440 V for circuit de puissance conforming to CEI 60947 |
| [Icw] courant assigné de courte durée admissible : |
100 A – 1s for circuit de signalisation120 A – 500 ms for circuit de signalisation140 A – 100 ms for circuit de signalisation84 A 40 °C – 10 min for circuit de puissance208 A 40 °C – 1 min for circuit de puissance400 A 40 °C – 10 s for circuit de puissance810 A 40 °C – 1s for circuit de puissance |
| Calibre du fusible à associer : |
10 A GITEKI for circuit de signalisation conforming to CEI 60947-5-1100 A GITEKI at 100 A GITEKI at |
| Impédance moyenne : |
1,5 mOhm – Ith 80 A 50 m/s² for circuit de puissance |
| Puissance dissipée par pôle : |
9,6 W AC-13,7 W AC-33,7 W AC-3e |
| [Ui] tension assignée d’isolement : |
Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-5-1 |
| Catégorie de surtension : |
IV |
| Degré de pollution : |
3 chocs dans chaque direction X, Y et Z |
| [Uimp] tension assignée de tenue aux chocs : |
6 kV se conformer à CEI 60947 |
| Niveau de fiabilité : |
B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique : |
6 Mcycles |
| Durée de vie électrique : |
1,8 Mcycles 42 A AC-3 à Ue 0,5 Mcycles 80 A AC-1 à Ue 1,8 Mcycles 42 A AC-3e à Ue |
| Type de circuit de commande : |
CA/CC à 2 phases CA/CC électronique |
| Technologie bobine : |
Limitation de crête bidirectionnelle intégrée |
| Plage de tension du circuit de commande : |
0,85…1,1 Uc (-40…60 °C):opérationnel CA0,8 à 1,1 Uc (-40…60 °C):opérationnel DC-121…1,1 Uc (60…70 °C):opérationnel CC |
| Puissance d’appel en VA : |
15 VA 2 phases (at 20 °C) |
| Puissance d’appel en W : |
16 W (à 20 °C) |
| Consommation moyenne au maintien en VA : |
1 VA 2 phases (at 20 °C) |
| Consommation moyenne au maintien en W : |
0,7 W à 20 °C |
| Dissipation thermique : |
0,7 W at 50 Hz |
| Temps de fonctionnement : |
De 55 à 65 ms fermeture20…120 ms ouverture (date code>= 17221)20…80 ms ouverture (date code>= 18011) |
| Vitesse de commande maxi : |
3600 cyc/h at 60 °C |
| Mode de raccordement : |
Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² – cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide avec anneau striéeCircuit de commande: borniers à vis-étrier 2 1…2,5 mm² – cable stiffness: rigide avec anneau striéeCircuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigideCircuit de commande: borniers à vis-étrier 2 1…4 mm² – cable stiffness: rigideCircuit de puissance: connecteurs à vis BTR EverLink 1 1…35 mm² – cable stiffness: rigide sans emboutCircuit de puissance: connecteurs à vis BTR EverLink 1 1…35 mm² – cable stiffness: rigide avec anneau striéeCircuit de puissance: connecteurs à vis BTR EverLink 1 1…35 mm² – cable stiffness: rigideCircuit de puissance: connecteurs à vis BTR EverLink 2 1…25 mm² – cable stiffness: rigide sans emboutCircuit de puissance: connecteurs à vis BTR EverLink 2 1…25 mm² – cable stiffness: rigide avec anneau striéeCircuit de puissance: connecteurs à vis BTR EverLink 2 1…25 mm² – cable stiffness: rigide |
| Couple de serrage : |
Circuit de commande |
| Composition contact auxiliaire : |
1 NO + 1 NF |
| Type de contacts auxiliaires : |
type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation : |
25 à 400 Hz |
| Tension de commutation minimale : |
17 V for circuit de signalisation |
| Courant commuté minimum : |
5 mA for circuit de signalisation |
| Résistance d’isolement : |
10 M? for circuit de signalisation |
| Temps de non-chevauchement : |
1,5 ms sur désexcitation entre contact NC et NO1,5 ms sur excitation entre contact NC et NO |
| Support de montage : |
RailPlatine |
