Description

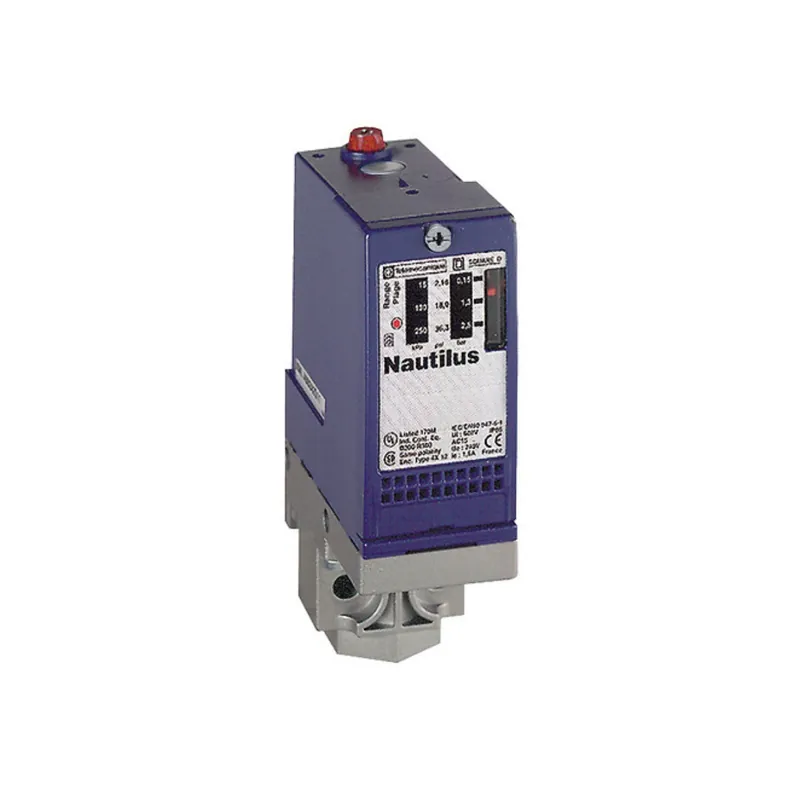

| Gamme de produit : | Telemecanique Pressure sensors XM |
|---|---|
| Type de produit ou composant : | Capteur de pression électromécanique |
| Nom du composant : | XMLA |
| Plage de pression : | 160 bar |
| Fluide contrôlé : | Huile hydraulique (0?160 °C) |
| Type de raccord fluide : | G 1/4 (femelle) conforme ISO 228 |
| Raccordement électrique : | Bornes à vis, 1 x 0,5?2 x 2,5 mm², 1 connecteur Pg 13 |
| Calibre AWG : | AWG 20?AWG 14 |
| Entrée de câble : | Presse-étoupe 9?13 mm |
| Type et composition des contacts : | 1 C/O |
| Type d?application spécifique : | – |
| Type de fonctionnement du pressostat : | Détection d?un seul seuil |
| Type de circuit électrique : | Circuit de commande |
| Type d?échelle : | Différentiel fixe |
| Affichage local : | Oui |
| Plage réglable du point de commutation à la montée de pression : | 10?160 bar |
| Plage réglable du point de commutation à la baisse de pression : | 4,5?142 bar |
| Pression accidentelle maximale admissible : | 360 bar |
| Pression de destruction : | 720 bar |
| Actionneur de pression : | Piston |
| Matériaux en contact avec le fluide : | FPM, FKM, Laiton, Acier, PTFE |
| Matériau du boîtier : | Alliage de zinc |
| Courant assigné (In) : | 3 A B300 AC-15 (Ue = 120 V), 1,5 A B300 AC-15 (Ue = 240 V), 0,1 A R300 DC-13 (Ue = 250 V) conformes IEC 60947-5-1 |
| Différentiel naturel à réglage bas : | 5,5 bar (+/- 1 bar) |
| Différentiel naturel à réglage haut : | 18 bar (+/- 3 bar) |
| Pression maximale admissible par cycle : | 200 bar |
| Type de bloc de bornes : | 4 bornes |
| Fréquence maximale de fonctionnement : | 60 cycles/min |
| Précision de répétition : | 2 % |
| Tension d?isolement assignée (Ui) : | 300 V UL 508, 500 V IEC 60947-1, 300 V CSA C22.2 No 14 |
| Tension assignée de tenue aux chocs (Uimp) : | 6 kV (IEC 60947-1) |
| Fonctionnement des contacts auxiliaires : | Action instantanée |
| Matériau des contacts : | Argent |
| Résistance maximale entre bornes : | 25 MOhm (IEC 255-7 cat. 3), 25 mOhm (NF C 93-050 méthode A) |
| Protection contre les courts-circuits : | Fusible 10 A type gG (gl) |
| Durabilité mécanique : | 6 000 000 cycles |
| Réglage : | Externe |
| Hauteur : | 113 mm |
| Profondeur : | 75 mm |
| Largeur : | 35 mm |
| Poids net : | 0,75 kg |
