Description
| Forme des broches : | Plat |
|---|---|
| [Ui] tension assignée d’isolement : | 250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL |
| [Uimp] tension assignée de tenue aux chocs : | 4 kV pendant 1,2/50 µs |
| Matière des contacts : | Contacts dorés (Ag /Ni / Au) |
| [Ie] courant assigné d’emploi : | 15 A à 277 V (AC) se conformer à UL15 A à 28 V (DC) se conformer à UL15 A à 250 V (AC) non se conformer à CEI15 A à 28 V (DC) non se conformer à CEI7,5 A à 250 V (AC) état électrique modifié NO + NF se conformer à CEI7,5 A à 28 V (DC) état électrique modifié NO + NF se conformer à CEI |
| Tension de coupure maximale : | 250 V se conformer à CEI |
| Courant de charge : | 15 A à 250 V CA15 A à 28 V DC-12 |
| Pouvoir de commutation maximum : | 3750 VA420 W |
| Capacité de commutation minimum : | 170 mW à 10 mA, 17 V |
| Vitesse de commande : | |
| Durée de vie mécanique : | 10000000 cycle |
| Durée de vie électrique : | 100000 cycle pour résistive charge |
| Consommation moyenne de la bobine en VA : | 1,1 à 60 Hz |
| Seuil de tension de retombée : | = 0,15 Uc CA |
| Temps de fonctionnement : | 45 ms à la tension nominale |
| Temps de reset : | 20 ms à la tension nominale |
| Résistance moyenne : | 16270 Ohm à 20 °C +/- 15 % |
| Limites de la tension assignée d’emploi : | 184…253 V CA |
| Catégorie de protection : | RT I |
| Niveaux de test : | Niveau A groupe de montage |
| Position de montage : | Toutes positions |
| Degré de pollution : | 3 chocs dans chaque direction X, Y et Z |
| Données de fiabilité de la sécurité : | B10d = 100000 |
| Poids du produit : | 0,036 kg |
| Présentation du produit : | Bouton-tournant complet |

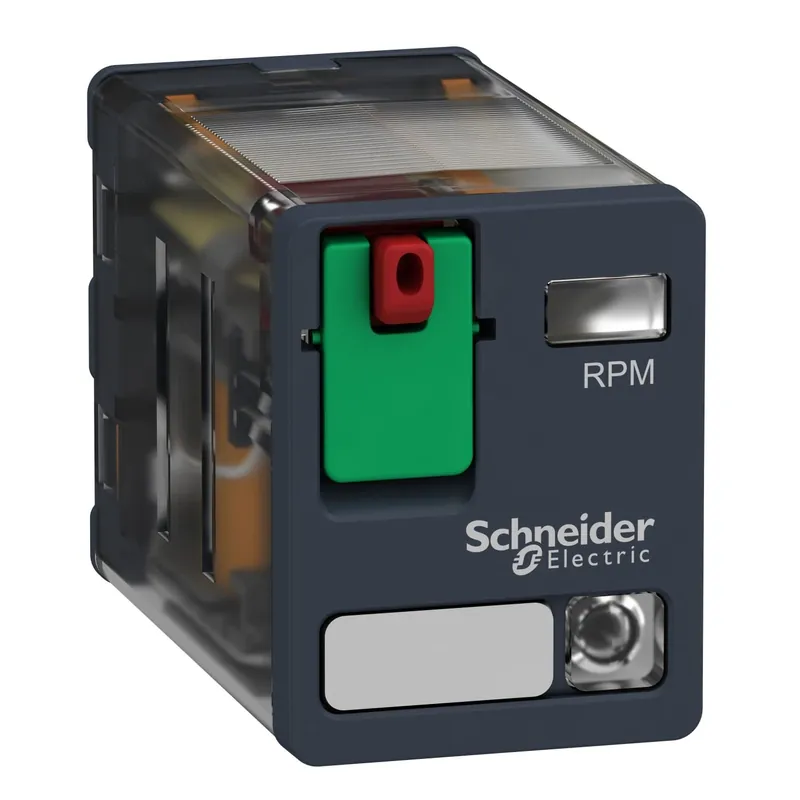

| Code de compatibilité : | RPM |
